安徽合肥電力電纜支架、箱體及回流線 安裝施工工藝
發布時間：2023年04月27日 來源：巨力電力 瀏覽次數：
1、 終端支架制作安裝
工藝標準
（1） 終端支架必須具有足夠的機械強度，能支撐終端的全部荷重和安裝維修臨時附加的負載，并留有一定的安全裕度。
（2） 終端支架必須堅固耐用，符合工程防火和防腐蝕要求。以型鋼制成的戶外終端支架應熱浸鍍鋅。
（3） 單芯電纜的終端支架不得構成鐵磁回路。
（4） 終端支架必須與接地網可靠連接。
設計要點
（1）終端支架構成方式，應利于電纜及其組件的安裝;大于1500A的工作電流時，支架構造宜具有防止橫向磁路閉合等附加發熱措施。
（2）終端支架的定位尺寸必須確保電纜終端各相導體對接地部分和相間距離符合安全距離要求。
施工要點
（1）支架安裝應保證橫平豎直。
（2）構件之間的焊縫應滿焊且焊縫高度應滿足設計要求。
（3）相關構件在焊接和安裝后應進行相應的防腐處理。
（4）支架應用接地扁鐵環通。 接地扁鐵的規格應符合設計要求。
監理要點
（1）巡視檢查支架制作安裝符合設計要求，保證橫平豎直。
（2）巡視檢查構件之間的焊縫滿焊，不應有咬口、裂縫、焊瘤等，焊縫高度應滿足設計要求。
（3）巡視檢查構件在焊后和安裝后經防腐處理。
（4）對接地扁鐵進行巡視檢查，應符合設計要求。

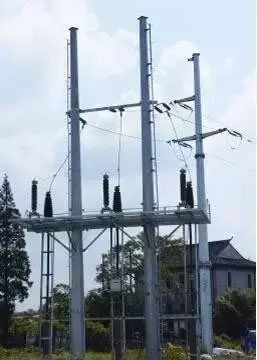

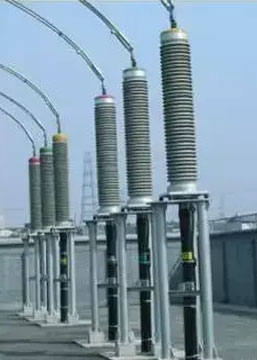

終端支架制作安裝圖
2、 接地箱、接地保護箱、交叉互聯箱
工藝標準
（1）金屬護套的絕緣應完整良好，金屬護套與保護器之間連接線不得采用裸導線，一般采用同軸電纜，安裝孔尺寸符合設計要求。
（2）同軸電纜絕緣等級需與相應電纜外護層絕緣耐壓相適應。
（3）電纜截面面積300mm²及以上時接線鼻子應采用雙眼螺栓固定。
（4）室外放置的接地箱、交叉互聯箱應采用高于地面的底座固定，并做好必要的防盜措施
設計要點
（1） 接地箱應選用防水密封型產品。
（2）箱體接地線應盡量短，并與接地網可靠連接。
施工要點
（1）剝切接地絕緣電纜或同軸電纜， 并做好尺寸標記。
（2）選用適合的壓接鉗和匹配的壓接模具， 將接地絕緣電纜或同軸電纜壓接到電纜排上；導體壓接后，表面要光滑、無毛刺。 若是同軸電纜，注意外芯導體需整齊， 在圓周上均勻分布。
（3）箱體安裝后接上接地線， 保證接地連通良好。
（4）接地電纜的接地點選擇永久接地點，接觸面抹導電膏，連接牢固。
（5）根據接頭盒引出相位， 在同軸電纜上正確繞包相色帶。
（6）接地箱、接地保護箱、交叉互聯箱的箱體必須接地，箱體采用非鐵磁性材料。
監理要點
（1） 檢查箱體安裝后安上的接地線接地聯通良好。
（2） 根據接頭盒引出相位，檢查繞包相色帶正確。
