安徽電力安裝公司簡述電力變壓器安裝工藝控制標準
發布時間：2023年04月19日 來源：巨力電力 瀏覽次數：電力變壓器是一種靜止的電氣設備，是用來將某一數值的交流電壓（電流）變成頻率相同的另一種或幾種數值不同的電壓（電流）的設備。
當一次繞組通以交流電時，就產生交變的磁通，交變的磁通通過鐵芯導磁作用，就在二次繞組中感應出交流電動勢。二次感應電動勢的高低與一二次繞組匝數的多少有關，即電壓大小與匝數成正比。主要作用是傳輸電能，因此，額定容量是它的主要參數。
額定容量是一個表現功率的慣用值，它是表征傳輸電能的大小，以kVA或MVA表示，當對變壓器施加額定電壓時，根據它來確定在規定條件下不超過溫升限值的額定電流。較為節能的電力變壓器是非晶合金鐵心配電變壓器，其最大優點是，空載損耗值特低。
最終能否確?？蛰d損耗值，是整個設計過程中所要考慮的核心問題。當在產品結構布置時，除要考慮非晶合金鐵心本身不受外力的作用外，同時在計算時還須精確合理選取非晶合金的特性參數。
5.1基礎軌道水平誤差<3mm，中心偏差<5mm，每點墊鐵≤3塊，焊接牢固，軌道兩點接地。
5.2變壓器本體橫向中心偏差≤20 mm，滾輪轉動靈活，滾輪制動器裝配牢固。

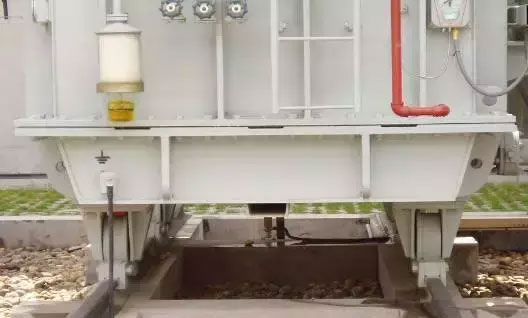

基礎軌道水平誤差滾輪轉動靈活，滾輪制動器裝配牢固

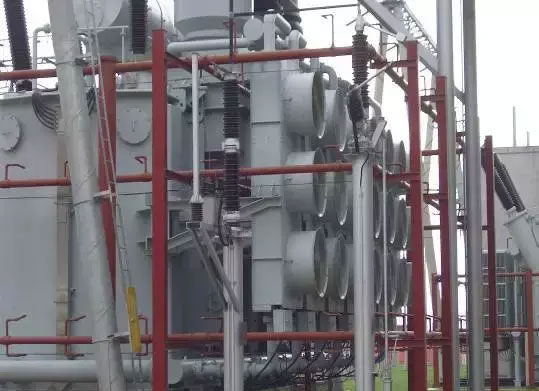

鐘罩外殼與油箱下部接地
5.3變壓器鐘罩外殼與油箱下部接地不少于2點。
5.4變壓器本體接地取主地網不同地點進行兩點接地。
5.5鐵芯、線圈完好，絕緣墊塊密實無松動，油路無阻塞，絕緣層包纏均勻緊固，壓釘緊固良好，防松螺母鎖緊。

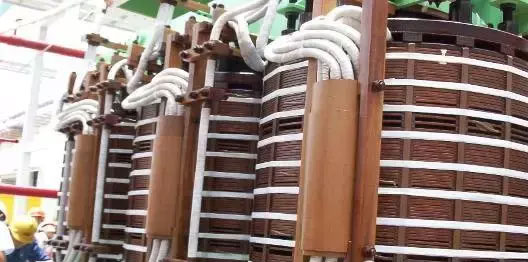

線圈完好，絕緣墊塊密實無松動，絕緣層包纏均勻緊固，壓釘緊固良好
5.6分接開關引線正確牢固，接點清潔有彈性，塞尺塞不進（0.05×10mm），切換裝置位置指示正確，轉軸操作均勻靈活。
5.7有載調壓裝置一定要嚴格按照廠家說明書執行。
5.8器身箱底無污垢雜物，鐘罩防磁隔板緊固，法蘭對接平正，螺栓緊力均勻一致。
5.9套管外觀無傷痕、裂紋、掉瓷、油位在油面線上，無滲漏。均壓罩內無積水塵土，連接緊固。
5.10套管安裝密封膠圈壓縮均勻一致，無滲漏，油位指示正常，油鏡方向正確。
5.11氣體繼電器安裝箭頭標志指向油枕側，縱橫軸水平，繼電器內校驗固定繩拆除，使其動作靈活、可靠。

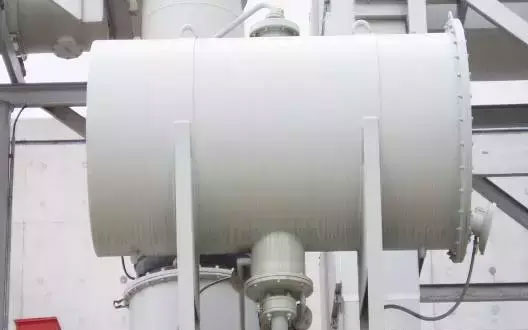

5.12儲油柜外觀無傷痕、清潔，波紋管完好。
5.13升高座，連接油管，散熱器等各連接口，連接螺栓緊固受力均勻。
5.14冷卻風扇電機，潛油泵電機絕緣檢查轉動靈活，旋轉方向正確。
冷卻風扇電機，潛油泵電機絕緣檢查轉動靈活，旋轉方向正確
5.15器身檢查，必須先做好油試驗，合格后方可進行吊芯檢查，當空氣相對濕度小于75%時，器身暴露在空氣中時間不得超過16小時。
5.16氣體繼電器、溫度計檢驗合格后方可安裝。
5.17低壓側軟銅片相間及地距離符合規范。引線連接牢固，采用非磁性螺栓。
5.18變壓器抽真空查漏及保壓檢查，可根據廠家要求進行，做好記錄。
5.19變壓器高壓引線與套管連接螺栓緊固，引線銅棒連接前要涂電力復合脂，保證接觸良好。
5.20變壓器整體注油48小時靜止后方可抽取油樣送檢驗合格。
