【談細節】合肥電力工程師必備——電氣元器件安裝

發布時間：2023年04月17日來源：巨力電力瀏覽次數：

合肥電力安裝之元器件安裝：

1.1 前提：所有元器件應按制造廠規定的安裝條件進行安裝。

✪適用條件

✪需要的滅弧距離

✪拆卸滅弧柵需要的空間等，對于手動開關的安裝，必須保證開關的電弧對操作者不產生危險

1.2 組裝前首先看明圖紙及技術要求

1.3 檢查產品型號、元器件型號、規格、數量等與圖紙是否相符

1.4 檢查元器件有無損壞

1.5 必須按圖安裝 (如果有圖）

1.6 元器件組裝順序應從板前視，由左至右，由上至下

1.7 同一型號產品應保證組裝一致性

1.8 面板、門板上的元件中心線的高度應符合規定

元件名稱 安裝高度

指示儀表、指示燈 0.6-2.0

電能計量?jī)x表 0.6-1.8

控制開關、按鈕 0.6-2.0

緊急操作件 0.8-1.6

組裝產品應符合以下條件：

✪操作方便。元器件在操作時，不應受到空間的防礙，不應有觸及帶電體的可能。

✪維修容易。能夠較方便地更換元器件及維修連線。

✪各種電氣元件和裝置的電氣間隙、爬電距離應符合4.4 條的規定。

✪保證一、二次線的安裝距離。

1.9 組裝所用緊固件及金屬零部件均應有防護層，對螺釘過孔、邊緣及表面的毛刺、尖鋒應打磨平整后再涂敷導電膏。

1.10 對于螺栓的緊固應選擇適當?shù)墓ぞ?，不得破壞緊固件的防護層，并注意相應的扭距。

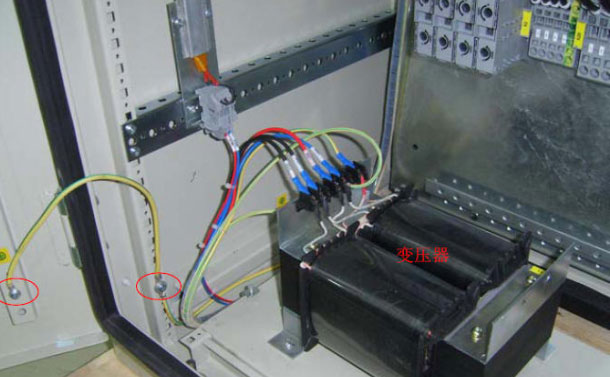

1.11 主回路上面的元器件，一般電抗器，變壓器需要接地，斷路器不需要接地，下圖中為電抗器接地。

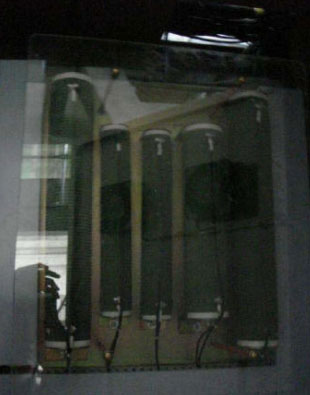

1.12 對于發熱元件 (例如管形電阻、散熱片等) 的安裝應考慮其散熱情況，安裝距離應符合元件規定。額定功率為75W 及以上的管形電阻器應橫裝，不得垂直地面豎向安裝。下圖為錯誤接法

1.13 所有電器元件及附件，均應固定安裝在支架或底板上，不得懸吊在電器及連線上。

1.14 接線面每個元件的附近有標牌，標注應與圖紙相符。除元件本身附有供填寫的標志牌外，標志牌不得固定在元件本體上。

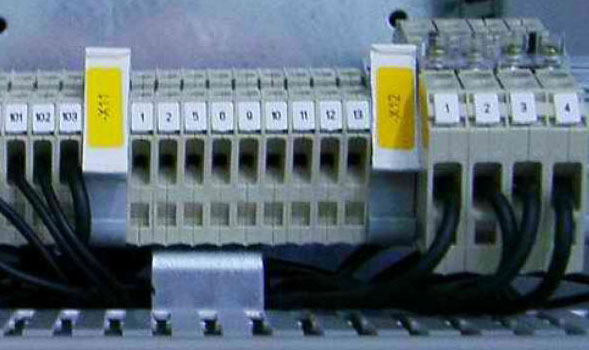

a) 端子的標識

1.15 標號應完整、清晰、牢固。標號粘貼位置應明確、醒目

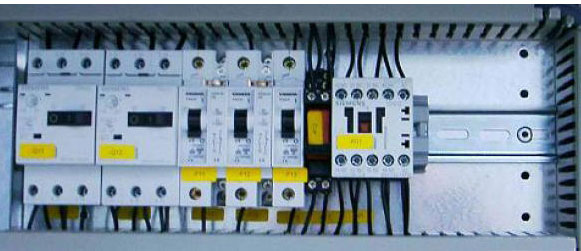

b) 雙重的標識

1.16 安裝于面板、門板上的元件、其標號應粘貼于面板及門板背面元件下方，如下方無位置時可貼于左方，但粘貼位置盡可能一致，

c) 門上的器件

1.17 保護接地連續性

✪保護接地連續性利用有效接線來保證。

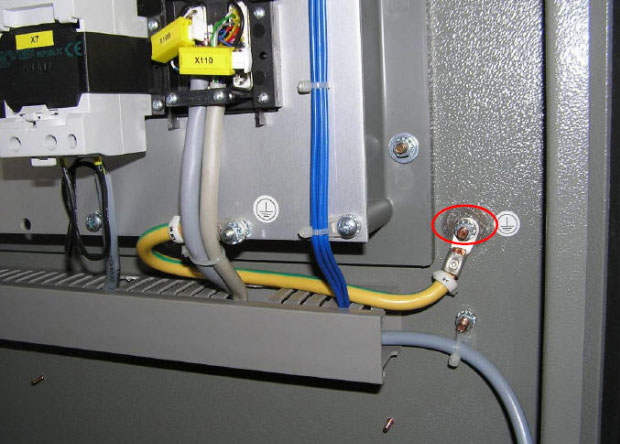

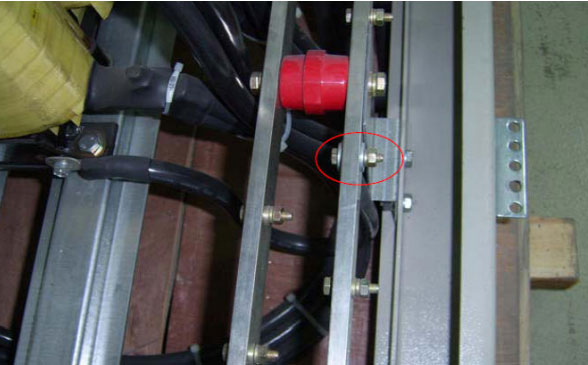

✪柜內任意兩個金屬部件通過螺釘連接時如有絕緣層均應采用相應規格的接地墊圈并注意將墊圈齒面接觸零部件表面（紅圈處），或者破壞絕緣層。

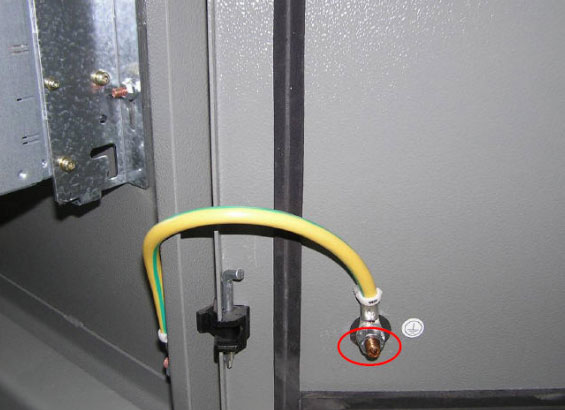

✪門上的接地處（紅圈處）要加“抓墊”，防止因?yàn)橛推岬膯?wèn)題而接觸不好，而且連接線盡量短。

1.18 安裝因振動易損壞的元件時，應在元件和安裝板之間加裝橡膠墊減震。

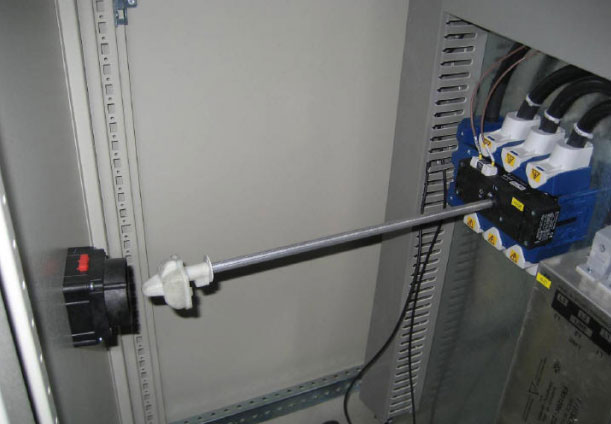

1.19 對于有操作手柄的元件應將其調整到位，不得有卡阻現象。
