【安徽電力安裝】接地裝置及接地線安裝施工工藝

發布時間：2023年04月06日來源：巨力電力瀏覽次數：

1、接地線

安徽電力安裝工藝標準

（1）接地電纜導體截面的選擇應滿足規劃載流量和通過系統最大短路電流時熱穩定的要求。

（2）接地線沿建筑物墻壁水平安裝時，離地面距離宜為250～300mm，接地線與墻壁間的間隙宜為10～15mm。

（3）明敷接地線（接地排）應在每個區段或者可接觸到的地方，表面涂以用15～100mm寬度相等的綠色和黃色相間的條紋，一般為三間隔有接地線引至的接地點處，均應標以接地符號。

（4）箱體與支架接地良好，接地干線應與接地網直接相連。

設計要點

（1）電纜的接地線截面面積應滿足熱穩定要求。

（2）接地線應盡量短且不允許接續。料絕緣電力電纜終端時，應防止塵埃、雜物落人絕緣內。嚴禁在霧或雨中施工。

安徽電力安裝施工要點

（1）安裝位置不應妨礙設備的拆卸和檢修，便于檢查。

（2）接地線應按垂直或水平安裝，亦可與建筑物傾斜結構平行安裝，在直線段上不應有高低起伏及彎曲等狀況。

（3）接地線跨越建筑物伸縮縫、沉降縫處時，應設補償器，補償器可用接地線本身彎成弧狀代替。

（4）中間接頭的接地線處理應嚴格按照附件設計圖紙進行。

（5）每個電氣裝置的接地應以單獨的接地線與接地干線相連，不得在一個接地線中串接幾個需要接地的電氣裝置。

（6）接地線的接線端子宜采用壓接方式。

（7）接地線應有明顯的接地標識。

監理要點

（1）巡視檢查接地線的制作應嚴格按照設計的要求，安裝要規范。

（2）巡視檢查終端接地線用接線端子直接與接地排相連，接地箱內需標好相色。

（3）巡視檢查每個電氣裝置的接地應以單獨的接地線與接地干線相連，不得在一個接地線中串接幾個需要接地的電氣裝置。

（4）對接地線進行巡視檢查，應有明顯的接地標識。

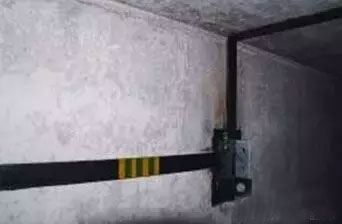

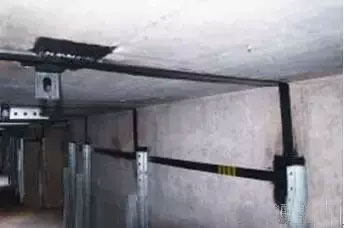

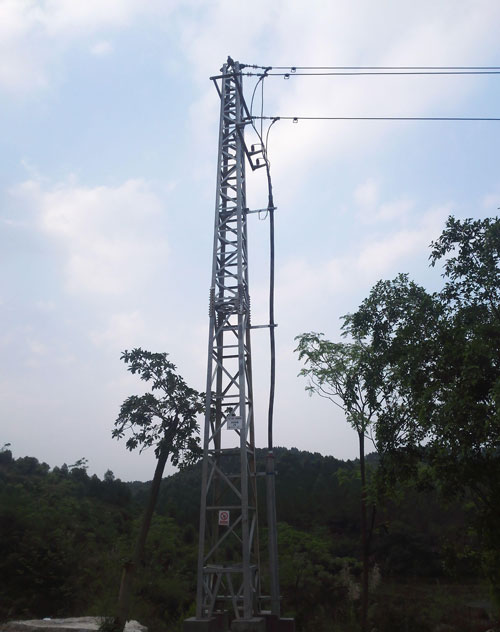

接地線成品圖

2、接地裝置

安徽電力安裝工藝標準

接地體（線）連接宜使用焊接，焊接應采用搭接焊，其搭接長度必須符合以下規定：

（1）扁鋼為其寬度的2倍，且至少3個棱邊焊接。

（2）圓鋼為其直徑6倍。

（3）圓鋼扁鋼焊接時，長度為圓鋼直徑6倍。

安徽電力安裝設計要點

（1）接地裝置的人工接地體，導體截面應符合熱穩定和機械強度的要求，還應考慮腐蝕的影響。

（2）接地極的型式、埋入深度及接地電阻值應符合設計要求。

安徽電力安裝施工要點

（1）在防腐處理前，表面必須除銹并去掉焊接處殘留的焊藥。

（2）與公路、鐵路或者管道交叉及其他可能使接地線遭受損傷處，均應用管子或者角鋼加以保護。接地體敷設完后的土溝其回填土內不應夾有石塊和建筑垃圾。外取的土壤不得有較強的腐蝕性?；靥钔?xí)r應分層夯實。

（3）扁鋼與鋼管、扁鋼與角鋼焊接時，除了在其接觸部位兩側進行焊接外，還應焊以由鋼帶彎曲成的弧形或直角形卡子或直接由鋼帶本身彎成弧形或直角形，再與鋼管或角鋼焊接。接地體引出線的垂直部分和接地裝置焊接部分應做防腐處理。接地線在穿過墻壁，樓板和地坪處應加裝鋼管或其他堅固的保護套，有化學腐蝕的部位還應采取防腐措施。

（4）當采用熱熔焊時，應注意熔接模具的防潮，每首次使用前用噴燈予以驅除潮氣。接地線夾入模腔應緊密。

安徽電力安裝監理要點

（1）巡視檢查接地體（線）連接宜使用焊接，焊接應采用搭接焊，檢查搭接長度必須符合設計要求。

（2）巡視檢查接地裝置在除銹后應做好防腐措施。
