合肥供電建設_戶外電力變壓器的幾種安裝方法（圖）
發布時間：2023年03月29日 來源：巨力電力 瀏覽次數：戶外電力變壓器的幾種安裝方法
戶外安裝分為臺墎式、桿塔式和落地式（包括預裝式）。

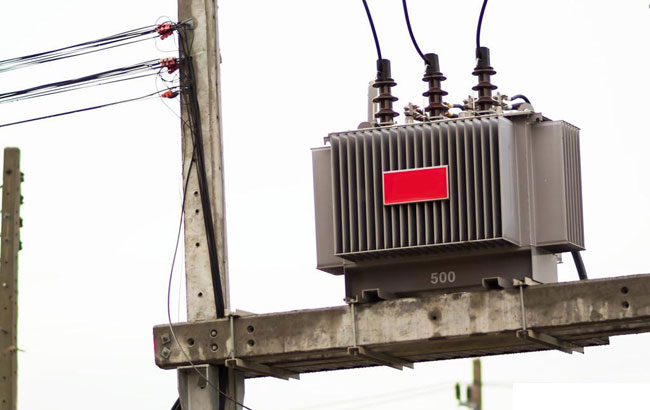

2.1.1 桿塔式
桿塔式是將電力變壓器安裝在桿上的構架上。分為單桿式和雙桿式。
當電力變壓器容量為30KVA及以下（包括30KVA）時，通常使用單極電力變壓器工作臺。將電力變壓器，高壓跌落保險絲和高壓避雷器安裝在水泥桿上，其軸應沿與組裝電力變壓器相反的方向傾斜13°-15°。
當電力變壓器的容量在50KVA至315KVA之間時，通常使用雙極配電變壓器。電力變壓器平臺由一個主磁極水泥極和另一個輔助輔極組成。主極配有高壓跌落式熔斷器和高壓引下線，輔助極具有次級反向?qū)Ь€。雙極電力變壓器平臺堅固耐用，穿過單極配電變壓器。
塔安裝的優點：占地少、四周不需圍墻或遮欄，帶電部分距地面高，不易發生事故。缺點：臺架用鋼材較多，造價較高。
2.1.2 臺式
臺式 是在變壓器桿下面用磚石砌成0.5-1m的四方臺，將變壓器放在上面。一般安裝315KVA以上的變壓器。
讓大家看看原來農村安裝簡易的鄰接變壓器：
臺式變壓器安裝應注意：
（1）變壓器周圍約1.8m處應有堅固的圍欄或墻壁，并應由專人鎖好門。
（2）圍欄和圍欄應與變壓器保持足夠的安全工作距離。
（3）在電線桿或周圍的墻壁上應懸掛警告標志，如“高壓危險，禁止攀爬”，以防止人和動物接近。
臺式電力變壓器安裝的優點：造價低，便于維護檢修。缺點：占地較多，周圍要裝設遮欄，小動物易爬到帶電部分上去，易發生受外力破壞事故。

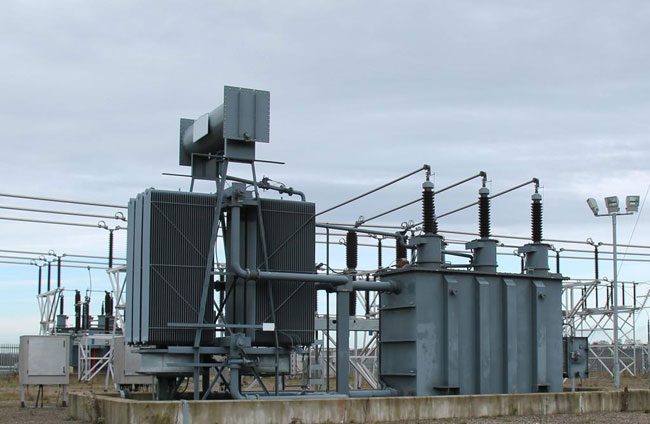

2.1.3 落地式
落地式意味著將變壓器直接放置在地面上。高壓引下線，保險絲和避雷器都在線路接線柱上。
應注意落地式變壓器的安裝：
（1）必須在變壓器周圍安裝可靠的障礙物，并且門必須由指定人員鎖定和保持。
（2）必須在避難所外部懸掛警告標志，例如“高壓危險，請勿攀爬”。
（3）由于變壓器的帶電部分離地面很低，因此進入避難所后必須將其切斷。
