合肥電力安裝_架空輸電線路施工安裝工藝流程【施工流程圖】
發布時間：2023年03月28日 來源：巨力電力 瀏覽次數：
合肥電力安裝_施工安裝應在有關監理部門的監理下進行。是將輸電線路的各個組成部分按設計圖紙的要求進行施工安裝作業。
施工安裝包括基礎施工、桿塔組立、架線、接地、線路防護等工序。除了材料運輸外，其它工序一環扣一環，相互影響，其直接關系到施工成本、安全、質量。

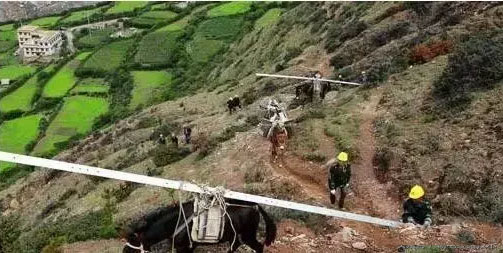

1、 工地運輸
工地運輸是指將施工用的器材、機具及施工現場臨時建筑材料、生活用品運至駐點；將桿塔、線材、金具、絕緣子等材料從倉庫運到施工桿位的中、小型運輸。此項任務工作量大、運輸條件差、使用人力多。運輸?shù)募霸珥樌瓿?，對整個工程施工進展有很大關系。如運輸調度不當，不是急用先運，甚至發錯、遺漏，就會發生停工待料等情況。
2、 基礎施工
圖 基礎模板支護
基礎施工包括分坑、土石方開挖和埋放地盤、拉盤和現場澆制混泥土基礎等。它屬于隱蔽工程，如有偏差或不符合要求，將影響桿塔質量，甚至發生倒桿事故?；A(chǔ)施工土方量大，往往外包，建設單位卻要作專項現場驗收。而對施工單位屬于前期工程，人員不齊，容易疏于監管?；A(chǔ)施工常遇到地質情況和設計不一或流沙等意外情況，這時要會同設計部門緊急處理。總之，落實責任制十分重要。
3、 桿塔組立
本工序根據桿塔是電桿還是鐵塔，施工方法有較大區別，一般可分為組立桿塔和調整兩部進行，鋼筋混凝土桿還應先進行排桿焊接。
（1） 排桿焊接。如采用整根鋼筋混混凝土電桿時，不需要焊接。一般使用的Φ300mm或Φ400mm等徑桿，均分段制成不同長度。施工時需排齊數段電桿，在現場焊接成所需要的長度。
（2） 立桿或立塔。它是線路施工中主要的一道工序，有整體起立和分解組立兩種。分解組立可先進行部分組裝，也可以邊組裝邊起吊；整體起立的桿塔均在起立前進行地面組裝，故施工時，可分為組裝和立桿塔兩步進行。

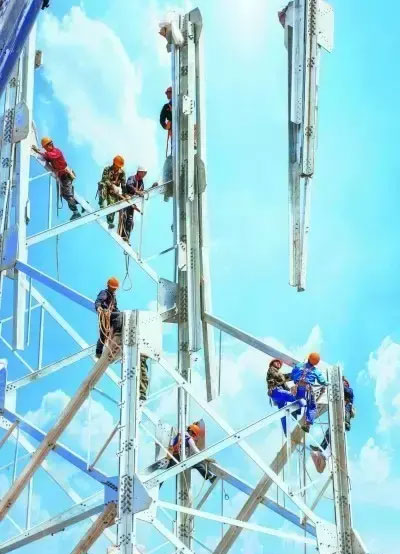

圖 組立鐵塔
（3） 調整桿塔。桿塔組立后，可能因組立時的誤差，也可能由于拉線盤走動、埋土未夯實、基礎下沉等原因，導致桿身傾斜或者橫擔扭歪等。這些偏差必須在架線前糾正。同時，還要調整桿塔上裝置，包括固件的緊固等，以確保施工質量。
4、 架線
架線包括導線、地線的放線、緊線及附件安裝。放線前應先做好準備工作，如線盤設置、每基桿塔掛放線滑輪，調整耐張桿的拉線和加補強拉線，搭設交叉跨越架，備齊導線緊線工具和導線、地線連接根據等。

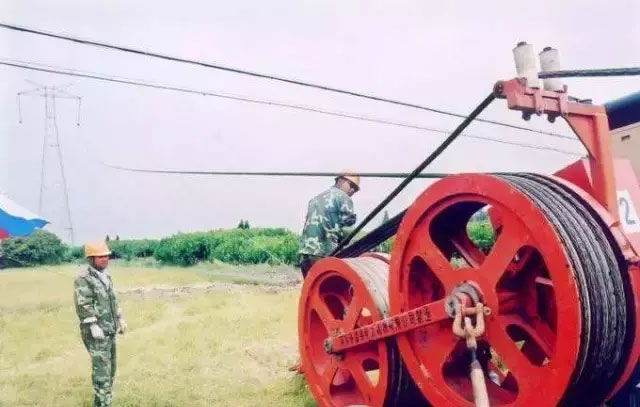

圖 架線施工

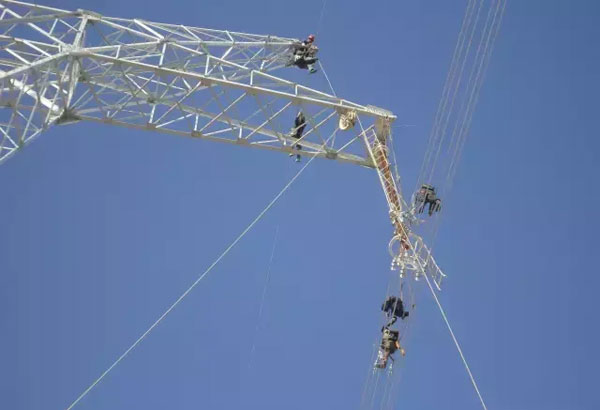

圖 附件安裝
5、 接地
接地裝置的施工，包括埋設接地剛帶和其它接地設施，測量接地電阻值，將架空地線與接地體接通。

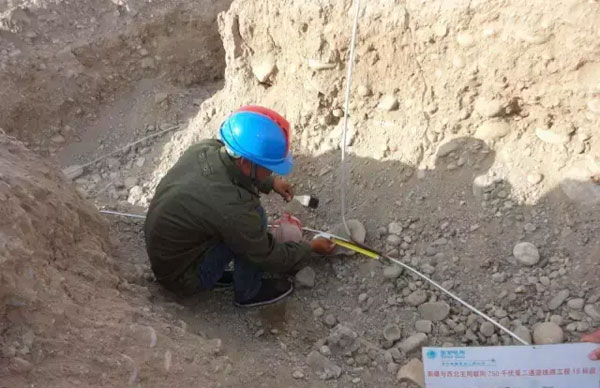

圖 接地施工
6、防護設施
少數犯罪分子把偷盜線路器材作為生財之道，引起很多人為倒桿塔、斷線路、偷接地線等重大事故或隱患。所以在鐵塔下部都要裝防盜螺栓，拉線也要采用防盜措施。為方便線路運行及安全，線路還需要安裝桿號牌，提示牌及警示牌等。

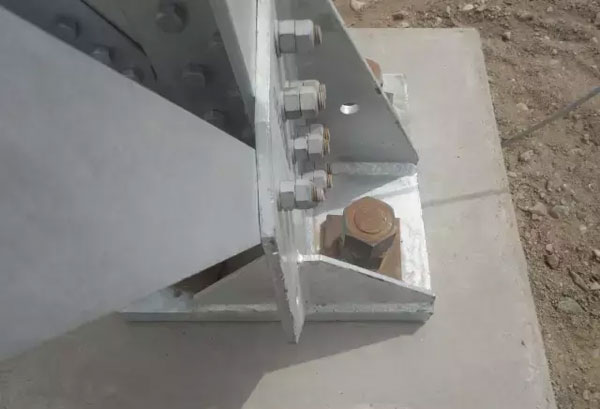

圖 防盜螺栓安裝
