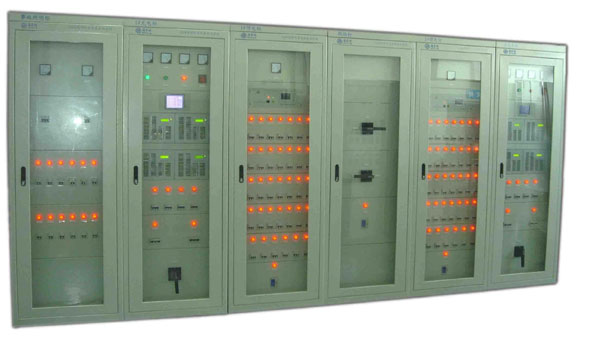

合肥配電工程篇_屏柜安裝及二次接線安裝

發布時間：2023年03月24日來源：巨力電力瀏覽次數：

1、開箱檢查

1.1 屏柜開箱前應提早報請監理單位審核同意，同意后方可開箱。開箱時需有監理單位人員現場見證。

1.2 開箱時應首先檢查設備包裝的完好情況，是否有嚴重碰撞的痕跡及可能使箱內設備受損的現象；根據裝箱清單，檢查設備及其備品等是否齊全；對照設計圖紙，核對設備的規格、型號、回路布置等是否符合要求。廠家資料及備品備件應交專人負責保管并做好登記。

1.3 開箱時應使用起釘器，先起釘子，后撬開箱板；如使用撬棍，不得以盤面為支點，并嚴禁將撬棍伸入木箱內亂撬；開箱時應小心仔細，避免有較大振動。

2、屏柜搬運

2.1 控制、保護屏柜到達現場后，應立即開箱并將其轉運到主控室，不允許存放在室外。

2.2 屏柜搬運可采用吊車搬運和人工搬運兩種方式。采用吊車搬運應有起重工專門指揮，配備足夠的施工人員。屏柜起吊綁扎時，不得用鋼絲繩直接綁扎屏柜，防止刮傷屏架漆面。

2.3 在屏柜采用人工搬運，搬運時委派一名有經驗的人員做現場指揮，并設專職監護人員進行現場監護。同時配備足夠的施工人員，以保證人身和設備的安全。

2.4 屏柜搬運前應對參與本項工作的全體人員做好安全技術交底，做好人員分工并告知搬運過程中的路線。

2.5 屏柜搬運前可將易破損的玻璃門拆除，待屏柜搬運至主控室后再安裝恢復。

2.6 屏柜搬運至主控室后，應按照平面布置圖使屏柜靠近指定位置附近放置，以避免下一步屏柜安裝時的往返搬遷。

3、基礎定位

3.1 對于二次戶內二次屏柜，按照設計圖紙先將二次屏柜置于槽鋼基礎上，再用油性筆在二次屏柜底部的安裝孔內描出孔樣，然后將二次屏柜移開，再用電鉆描出的孔洞中心鉆孔定位。

3.2 對于二次戶外二次屏柜，需先加工底座，再根據二次屏柜底部的安裝孔在加工好的底座上鉆孔定位。然后再將底座與基礎槽鋼焊接。

4、屏柜、端子箱（檢修箱）安裝

4.1 檢查預埋基礎槽鋼的水平度和不直度，按規范要求應少于1mm/m，全長不大于5mm。清除槽鋼面上的灰砂，完成基礎槽鋼的接地工作。

4.2 盤柜就位時應小心謹慎，以防損壞屏（盤）面上的電氣元件及漆層，進入主控室應根據安裝位置逐一移到基礎型鋼上并作好臨時固定，以防傾倒。

4.3 對屏柜必須進行精密的調整，為其找平、找正；調整工作可以首先按圖紙布置位置由第一列從第一面屏柜調整好，再以第一塊為標準調整以后各塊；一般用增加鐵墊片的厚度進行調整，但鐵墊片不能超過三塊；兩相鄰屏間無明顯的空隙，使該盤柜成一列，做到橫平豎直，屏面整齊。

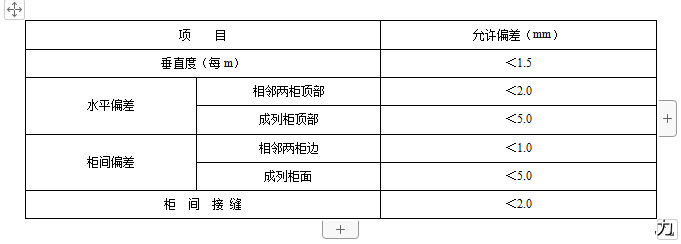

4.4 盤、柜單獨或成列安裝時，其垂直度、水平偏差以及盤、柜面偏差和盤、柜間接縫的允許偏差應符合表 1中的規定。

4.5 經反復調整使全部達標后，可進行屏柜的固定；控制屏、繼電保護屏和自動裝置屏等不宜與基礎型鋼焊死，固定方法如下：

（1）壓板固定法。在基礎型鋼上點焊螺栓，用小壓板及螺母把屏柜固定。

（2）螺絲固定法。在平放的基礎型鋼上鉆一個固定螺絲的直徑孔，然后再攻絲，再擰入螺絲加以固定。

4.6 端子箱（檢修箱）安裝可先從場地的第一個間隔調整好，再以第一面端子箱（檢修箱）為標準調整以后各面端子箱（檢修箱）。整個場地端子箱（檢修箱）應成一列，屏面整齊。

5、二次屏柜接地

5.1 箱體的接地：

（1）二次屏柜在進行安裝時，已通過焊接或螺栓連接的方式與基礎槽鋼連接，基礎槽鋼再通過接地扁鋼與變電站的主地網連接。

（2）有特殊要求時，可在屏柜設專用接地點，用銅導線與變電站的主地網進行連接。

5.2 二次屏柜內接地銅排用于各類保護接地、電纜屏蔽層接地，并有兩種不同形成：一種是與柜體絕緣的接地銅排；另外一種是與柜體不絕緣的接地銅排。無論是哪種形式，每根均須通過兩根截面不小于25mm2 銅導線與變電站主地網可靠連接。

6、屏頂小母線安裝

6.1 屏頂小母線按設計要求，安裝前我們應對到貨的小母線用木錘進行校直，要求平直不能有死彎。然后在屏頂按施工圖的位置裝好小母線的固定端子。

6.2 實測小母線的長度，并剪切好小母線，注意要適量預留長度。在小母線與固定端子的接觸面進行搪錫。

6.3 小母線不同相或不同極的裸露載流部分之間，裸露載流部分與未經絕緣的金屬體之間，電氣間隙不得小于12mm，爬電距離不得小于20mm。安裝完畢的小母線其兩側應標明小母線符號或名稱的絕緣標志牌，字跡應清晰、工整，不易脫色。

6.4 屏內小母線強、弱電引下線應采用分開布置。

7、二次接線

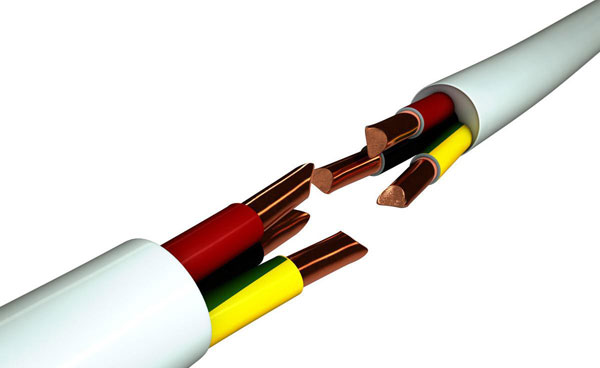

7.1 電纜接線前應進行芯線整理，首先將每根電纜的芯線單獨分開，將每根芯線拉直，然后根據每根電纜在斷子排的接線位置進行并攏綁扎。

7.2 電纜接線時可根據已接入位置進行二次綁扎，芯線扎帶綁扎要求間距一致。每根電纜芯線宜單獨成束綁扎。

7.3 接線應有組織、有計劃逐個系統進行。電纜芯線兩端編號必須核對正確，當電纜一端接好，再接另一端時要進行對線并確保線芯無誤。

7.4 接線前應考慮好整個屏柜（端子箱）內電纜的走向。端子排接線應嚴格按設計圖紙進行，不能隨意更改，如有疑問應及時向技術人員確認。芯線水平地從線芯后部引向端子排，并彎成一個半圓弧，大小要美觀一致，接線應牢靠。

7.5 對于螺栓式端子，要將剝除護套的芯線彎圈，彎圈的方向?yàn)轫槙r(shí)針，彎制線頭的內徑與緊固螺絲外徑應相吻合，其彎曲的方向應與螺栓緊固的方向一致。

7.6 對于多股軟銅芯線，要壓接線鼻子才能接入端子，采用線鼻子應與芯線的規格、端子的接線方式及端子螺栓規格相配。

7.7 對插入式端子，可直接將剝除護套的芯線插入端子，并緊固螺栓，注意剝除芯線外護套長度要與接入端子的深度一致。

7.8 電纜線芯不應有傷痕。導線與端子接觸良好，端子螺絲緊固，每一端子一側最多接兩根線芯且導線截面應一致。

7.9 引入屏、端子箱內的電纜及線芯應排列整齊，編號清晰、避免交叉、固定牢固，并應分別成束，分開排列；接線時盡量使線芯彎度一致、平整、美觀。

7.10 線管號的規格應和芯線的規格相配，線管號裁切長度一致，字體大小一致，線號的內容應包括回路編號和電纜編號。

7.11 每條電纜的備用芯要高出端子排最上端位置，預留長度剪成統一，每根電纜單獨布置。備用芯端頭宜包上自粘絕緣帶。

7.12 每塊屏、端子箱接線完畢，對照端子排接線圖檢查接線是否正確，使用兆歐表檢查二次回路絕緣電阻是否符合規范，每一個二次回路絕緣電阻不小于 1M，小母線絕緣電阻不小于 10M。

7.13 接完線后，應全面清掃干凈線頭雜物，屏柜及端子箱下部電纜孔洞均應用耐火材料嚴密封堵。
